- BR28 lua_ui开发
BR28 lua_ui开发
1. ui控件增加lua属性
br28 SDK的UI控件可添加使用脚本语言lua开发的方法，控件中添加lua属性后即可通过ui工具作为IDE进行lua脚本开发，实现在windows系统中开发br28项目APP的目的。
注意：ui工具和SDK对应的控件属性要一致，如果SDK中对控件添加lua脚本调用，UI工具中未添加lua脚本属性，或者反之。则执行时可能出现不可预测的后果。
1.1. ui工具中增加luascript属性（以layout为例）
如果要在已有工程中添加lua属性，则需按照下面方法：
- 在控件模板中添加luascript属性描述；
- 使用源文件升级工具将已有的工程源文件进行升级；
- 重启ui编辑工具进行lua编程开发。
1.1.1. 控件模板添加luascript属性
UI工程目录下有控件模板文件control.json，路径为：
基本控件：
UI工程/UITools/control/control.json
自定义控件：
UI工程/UITools/control/ex/xxx.json
使用文本编辑工具打开json文件，找到layout控件定义部分，在action属性后面添加luascript属性描述。内容如下：
{
"-name": "luascript",
"-type": "luascript",
"caption": "Lua脚本",
"luascript": [{
"event": "ONLOAD",
"type": 0,
"code": ""
},{
"event": "UNLOAD",
"type": 1,
"code": ""
},{
"event": "TOUCH_DOWN",
"type": 2,
"code": ""
},{
"event": "TOUCH_MOVE",
"type": 3,
"code": ""
},{
"event": "TOUCH_R_MOVE",
"type": 4,
"code": ""
},{
"event": "TOUCH_L_MOVE",
"type": 5,
"code": ""
},{
"event": "TOUCH_D_MOVE",
"type": 6,
"code": ""
},{
"event": "TOUCH_U_MOVE",
"type": 7,
"code": ""
},{
"event": "TOUCH_HOLD",
"type": 8,
"code": ""
},{
"event": "TOUCH_UP",
"type": 9,
"code": ""
}]
}
1.1.2. 升级ui工程源文件
在“UI工程”目录的路径下找到升级工具文件：
UI工程/UITools/UI工程源文件升级工具.exe

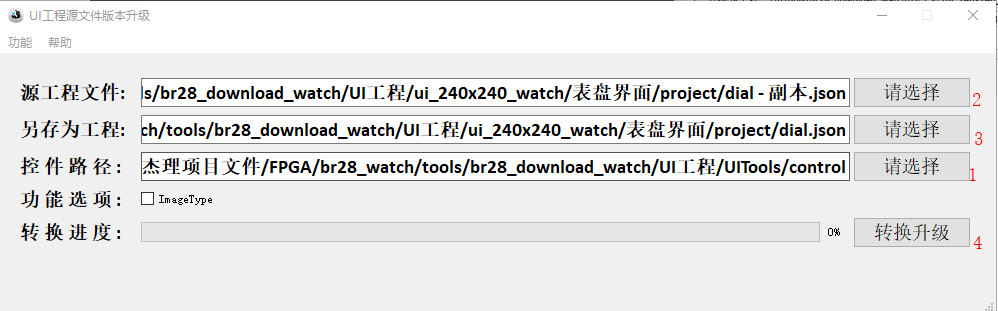

双击运行该程序得如下界面：
- 选择控件模板文件；
这里选择刚刚修改的“UI工程/UITools/control/control.json”文件
- 选择待升级的ui工程源文件；
br28的UI工程“模式界面”源文件为：“UI工程\ui_240x240_watch\模式界面\project\BT_Watch.json”
- 选择升级后输出的文件路径及名称；
一般将待转换的源文件备份后直接使用源文件命名，升级的源文件使用备份文件。升级完成后即可直接使用升级后的文件。
- 点击转换升级，等待进度条完成。
等待“转换进度”的进度条完成即可。注意br23工程文件升级br28的话，需将“ImageType”选项选中。

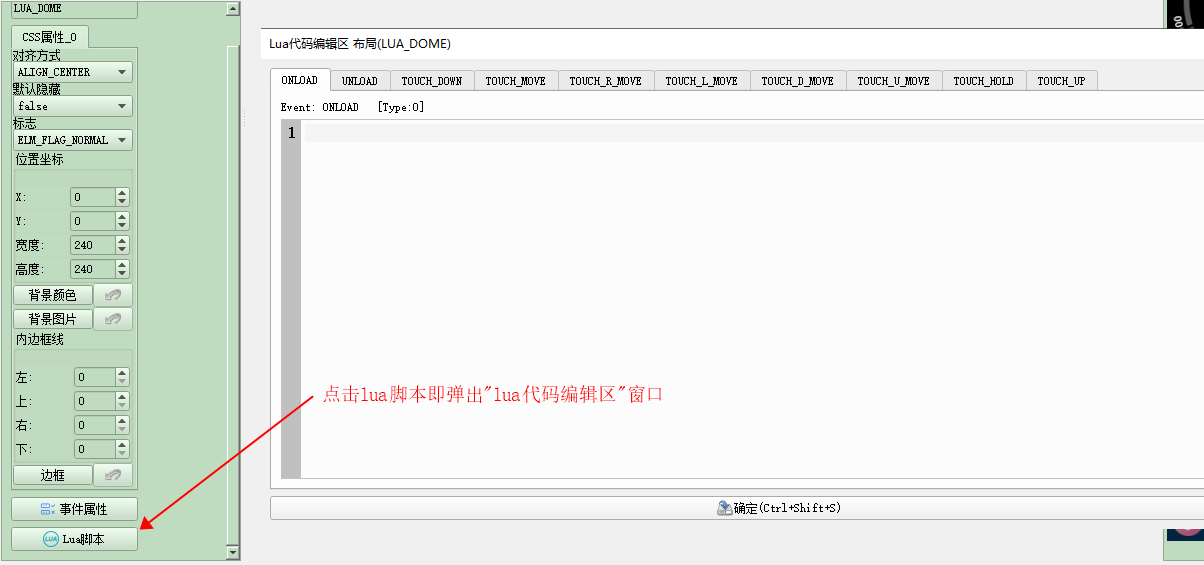

至此完成对UI工程源文件的升级，根据模板，升级工具会自动将UI工程源文件中对应控件添加lua属性。此时打开“UI绘图工具”属性栏部分会增加“lua脚本”按钮，点击即弹出lua脚本编辑窗口，UI工具中lua属性添加完成。
1.2. BR28 SDK的对应控件添加lua属性（以layout为例）
1.2.1. lua属性结构定义
在BR28 SDK的UI库的头文件“contol.h”中定义lua结构为：
// lua事件类型
enum luascript_event_type {
LUA_EVENT_ONLOAD = 0,
LUA_EVENT_UNLOAD,
LUA_EVENT_TOUCH_DOWN,
LUA_EVENT_TOUCH_MOVE,
LUA_EVENT_TOUCH_R_MOVE,
LUA_EVENT_TOUCH_L_MOVE,
LUA_EVENT_TOUCH_D_MOVE,
LUA_EVENT_TOUCH_U_MOVE,
LUA_EVENT_TOUCH_HOLD,
LUA_EVENT_TOUCH_UP,
};
// lua属性结构
struct luascript_code {
u16 type;
u16 argc;
char argv[0];
};
// ui资源结构
struct element_luascript {
u16 num;
u16 nop; //FFFF
struct luascript_code code[0];
};
struct element_luascript_t {
u16 num;
u16 nop; //FFFF
struct luascript_code *code[10];
};
其中，枚举变量“luascript_event_type”定义的lua事件类型与上述控件模板中添加的“luascript属性”对应，枚举值为luasctipt属性的“type”属性。
1.2.2. layout结构添加lua属性
在layout控件的结构体内添加lua属性，注意与UI工具中添加的顺序一致。结构体代码为：
struct layout_info {
struct ui_ctrl_info_head head;
struct element_event_action *action;
// lua属性
struct element_luascript_t *lua;
union ui_control_info *ctrl;
};
注意：action 结构为UI工具中“事件属性”对应的属性，我们在UI工具中控件的 lua 属性添加到事件之后，因此这里的结构要将 lua 结构添加到 action 之后。
在 layout.h 头文件中的 layout 结构添加 lua 属性指针，代码为：
struct layout {
struct element elm; //must be first
u8 hide: 1;
u8 inited: 1;
u8 release: 6;
// u8 css_num:5;
// u32 css[2];
u8 page;
struct element_luascript_t *lua;
struct layout *layout;
const struct layout_info *info;
const struct element_event_handler *handler;
};
在 layout.c 中添加对 lua 代码的获取与调用：
1.2.2.1. 在控件初始化函数添加 lua onload 代码的调用
onload 代码我们放在控件初始化时，即 change 事件的 ON_CHANGE_INIT 中调用，那么我们需要在控件新创建时记录下相关的lua信息，然后再到对于事件中添加 lua 代码读取和执行的内容。
- 找到控件“初始化”或“创建新控件”函数，layout控件的初始化函数为
int layout_init(struct layout *layout, struct layout_info *__info,
struct element *parent, bool init);
- 记录 lua 相关信息
struct layout_info *info = (struct layout_info *)ui_core_load_widget_info(__info, -1);
layout->info = __info;
/* 记录控件所在页面和lua代码信息 */
layout->page = info->head.page;
layout->lua = info->lua;
- 在控件 onchange 回调中添加 lua onload 和 unload 代码获取和执行
static int layout_onchange(void *_layout, enum element_change_event event, void *arg)
{
struct layout *layout = (struct layout *)_layout;
int lua_running = 0; /* lua代码执行标志 */
struct luascript_code *lua_code = NULL; /* lua 代码结构 */
struct element_luascript_t *elm_lua = NULL; /* 控件中 lua 代码属性 */
if (layout->release) {
if (event == ON_CHANGE_RELEASE_PROBE) {
ui_core_release_child_probe(&layout->elm);
return false;
}
if (event == ON_CHANGE_RELEASE) {
if (ENABLE_LUA_VIRTUAL_MACHINE) {
/* 在 ON_CHANGE_ERELEASE 事件中执行lua unload代码 */
elm_lua = (struct element_luascript_t *)ui_core_load_lua(layout->page, layout->lua); /* 从UI资源中读取lua源码 */
if (luascript_code_find(elm_lua, LUA_EVENT_UNLOAD, &lua_code)) {
/* 搜索unload代码并执行 */
lua_running = run_lua_string(lua_code->argc, &lua_code->argv);
}
ui_core_free_lua(elm_lua); /* 释放lua源码占用的资源 */
}
if (layout->handler && layout->handler->onchange) {
layout->handler->onchange(layout, event, arg);
}
ui_core_remove_element(&layout->elm);
ui_core_free(layout);
return true;
}
}
if (!layout->inited) {
return false;
}
if (ENABLE_LUA_VIRTUAL_MACHINE) {
if (event == ON_CHANGE_INIT || event == ON_CHANGE_UPDATE_ITEM) {
/* 在 ON_CHANGE_INIT 事件中执行onload代码 */
elm_lua = (struct element_luascript_t *)ui_core_load_lua(layout->page, layout->lua);
if (luascript_code_find(elm_lua, LUA_EVENT_ONLOAD, &lua_code)) {
lua_running = run_lua_string(lua_code->argc, &lua_code->argv);
}
ui_core_free_lua(elm_lua);
}
/* 默认不 return */
if (lua_running) {
return true;
}
}
if (layout->handler && layout->handler->onchange) {
if (layout->handler->onchange(layout, event, arg)) {
return true;
}
}
switch (event) {
case ON_CHANGE_HIGHLIGHT:
layout_highlight(layout, (int)arg);
break;
case ON_CHANGE_SHOW_POST:
custom_draw_callback(layout, arg);
// 先预留，后续自定义绘图可能要在这里实现
break;
default:
break;
}
return true;
}
- 需注意的几个函数接口含义
// 加载lua代码
// 该函数会在指定的UI页资源中加载lua代码并自动申请控件存储，将内存指针返回
elm_lua = (struct element_luascript_t *)br28_load_lua(info->head.page, info->lua);
// 搜索lua代码块
// 该函数会在 elm_lua 指针的内存中搜索指定事件“LUA_EVENT_ONLOAD” 的代码，并将其指针赋值给 lua_code，如果成功找到则返回true，否则返回false
luascript_code_find(elm_lua, LUA_EVENT_ONLOAD, &lua_code)
// 执行lua代码，其中参数argc为源码字符串长度，参数argv为源码字符串指针
lua_running = run_lua_string(lua_code->argc, &lua_code->argv);
// 释放elm_lua内存
ui_core_free_lua(elm_lua);
1.2.2.2. 在控件 ontouch 事件回调函数添加 touch 事件的响应代码执行
ontouch事件处理函数如下，根据br28 ui资源的存放机制，在调用该代码之前需要主动加载lua代码，而后再执行。
static int layout_ontouch(void *_layout, struct element_touch_event *e)
{
struct layout *layout = (struct layout *)_layout;
int lua_code = 0;
struct element_luascript_t *elm_lua = NULL;
if (!layout->inited) {
return false;
}
if (ENABLE_LUA_VIRTUAL_MACHINE) {
// 加载 lua 源码资源
elm_lua = (struct element_luascript_t *)ui_core_load_lua(layout->page, layout->lua);
// 执行 touch 对于事件源码，该函数定义在 control.h 中
lua_code = lua_touch_event_run(elm_lua, e);
ui_core_free_lua(elm_lua);
if (lua_code) {
return true;
}
}
if (layout->handler && layout->handler->ontouch) {
if (layout->handler->ontouch(layout, e)) {
return true;
}
}
return false;
}
注意：由于lua回调可能会调用自身资源，因此在执行onload部分代码时，应当先让控件初始化完成再执行onload代码。同样在控件使用release释放自身资源之前执行lua unload部分代码
2. 使用lua脚本开发APP

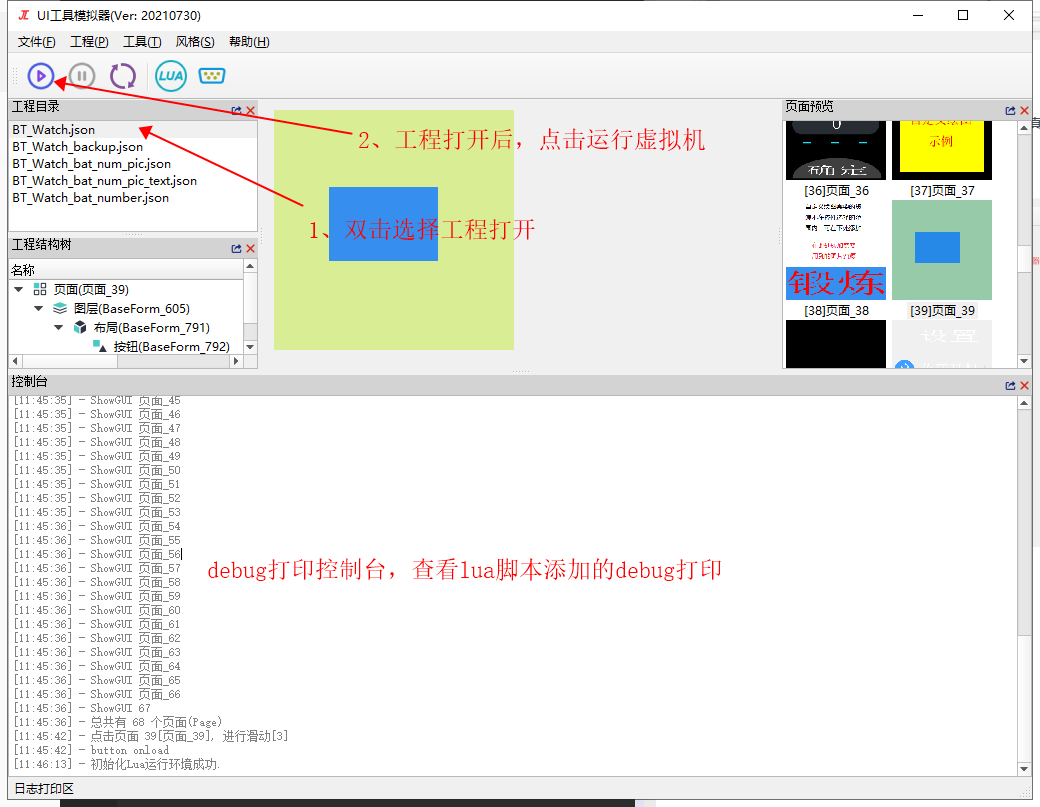

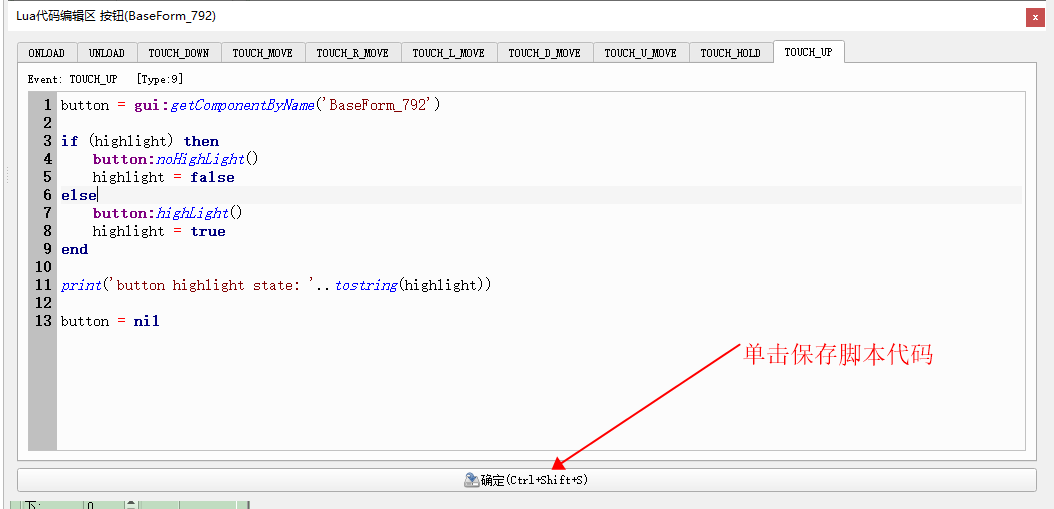

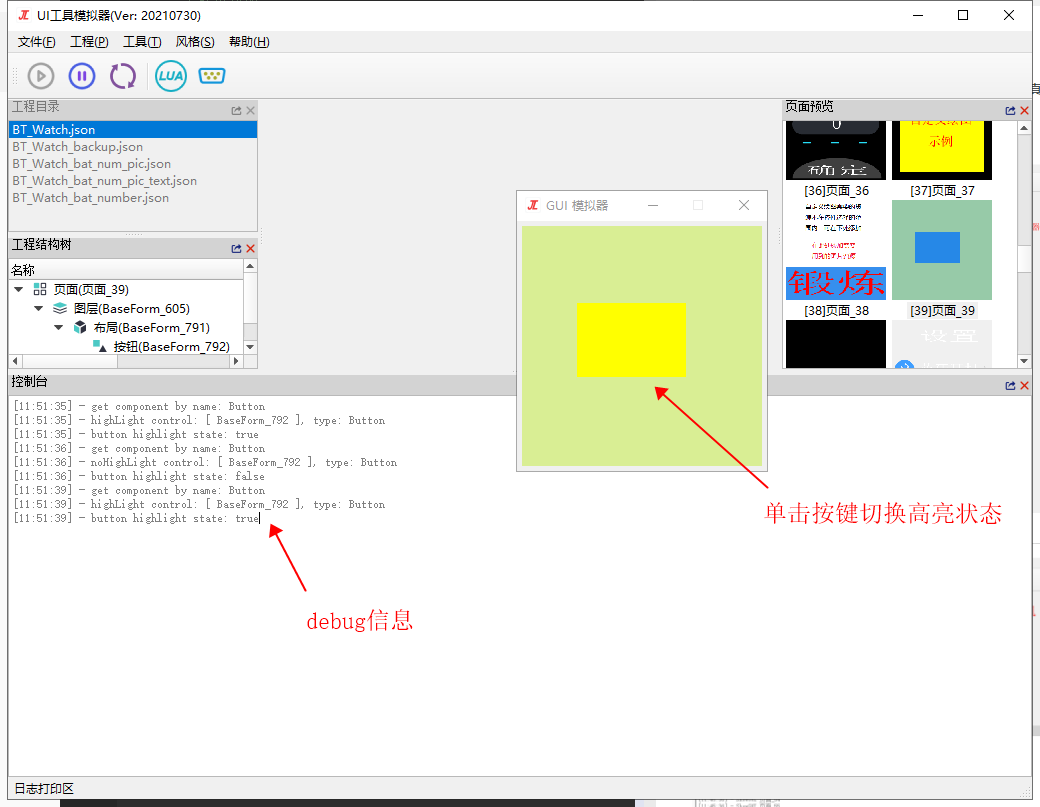

通过章节一已经完成在ui源文件和SDK中添加lua脚本属性，接下来使用新版UI工具运用lua脚本开发APP，同时例用lua模拟器在windows系统下完成预调试。在模拟器运行无误后再将编译的UI资源文件下载到项目的flash中，在小机中完成最终测试。
2.1. lua数据类型
lua 是一种无类型的解释语言，其变量无需像C语言一样声明变量类型，在变量初始化时解释器会自动确定该变量的类型。
| 编号 | 数据类型 | 描述 |
|---|---|---|
| 1 | nil | 用于区分值与某些数据或没有（nil）数据 |
| 2 | boolean | 包括 true 和 false 作为值，通常用于条件检查 |
| 3 | number | 表示实数（双精度浮点）数字 |
| 4 | string | 表示字符数组 |
| 5 | function | 表示用C或者lua编写的方法（函数） |
| 6 | userdata | 表示任意C语言数据 |
| 7 | thread | 表示独立的执行线程，它用于实现协同程序 |
| 8 | table | 表示普通数组，符号表，集合，记录，图形，树等，并实现关联数组。它可以保存任何值（除了nil） |
注意：
table （table）是 lua 中一种功能强大的数据结构，可以用它创建不同的数据类型，如：数组、字典等
- Lua table 使用关联型数组，你可以用任意类型的值来作数组的索引，但这个值不能是 nil。
- Lua table 是不固定大小的，你可以根据自己需要进行扩容。
- Lua也是通过table来解决模块（module）、包（package）和对象（Object）的。 例如string.format表示使用"format"来索引table string。
-- 简单的 table mytable = {} print("mytable 的类型是 ",type(mytable)) mytable[1]= "Lua" mytable["wow"] = "修改前" print("mytable 索引为 1 的元素是 ", mytable[1]) print("mytable 索引为 wow 的元素是 ", mytable["wow"]) -- alternatetable和mytable的是指同一个 tabl alternatetable = mytable print("alternatetable 索引为 1 的元素是 ", alternatetable[1]) print("mytable 索引为 wow 的元素是 ", alternatetable["wow"]) alternatetable["wow"] = "修改后" print("mytable 索引为 wow 的元素是 ", mytable["wow"]) -- 释放变量 alternatetable = nil print("alternatetable 是 ", alternatetable) -- mytable 仍然可以访问 print("mytable 索引为 wow 的元素是 ", mytable["wow"]) mytable = nil print("mytable 是 ", mytable)
2.2. 常用的lua语法
- 条件语句
-- 条件语句
if (布尔表达式0) then
-- 布尔表达式0为true时执行该语句块
elseif (布尔表达式1) then
-- 布尔表达式1为true时执行该语句块
else
-- 布尔表达式0和1均为false时执行该语句块
end
- 循环语句
-- while 循环语句
while (condition) do
-- statements
end
-- statements(循环体语句) 可以是一条或多条语句，condition(条件) 可以是任意表达式，在 condition(条件) 为 true 时执行循环体语句。
-- for 循环语句
--[[
Lua 编程语言中 for 语句有两大类：
1、数值 for 循环
2、泛型 for 循环
]]
-- 1. 数值 for 循环
for var=exp1,exp2,exp3 do
<执行体>
end
-- var 从 exp1 变化到 exp2，每次变化以 exp3 为步长递增 var，并执行一次 "执行体"。exp3 是可选的，如果不指定，默认为1。且for的三个表达式在循环开始前一次性求值，以后不再进行求值。比如上面的f(x)只会在循环开始前执行一次，其结果用在后面的循环中。
for i=10, 1, -1 do
print(i)
end
-- 2. 泛型 for 循环
-- 泛型 for 循环通过一个迭代器函数来遍历所有值，类似 java 中的 foreach 语句。
a = {"one", "two", "three"}
for i, v in ipairs(a) do
-- 整数索引，此时table与数组一样，可通过a[1]来访问 “one”
print(i, v)
end
b = {name="xiaoming", age=15, class=1}
for k, v in pairs(b) do
-- 键-值 结构
print(k, v)
end
repeat
-- statements
until(condition)
-- 循环条件判断语句（condition）在循环体末尾部分，所以在条件进行判断前循环体都会执行一次。如果条件判断语句（condition）为 false，循环会重新开始执行，直到条件判断语句（condition）为 true 才会停止执行。(类似于C语言的 do...while 循环)
a = 5
repeat
print(a)
a = a + 1
until(a>10)
- 循环控制语句
-- break 语句
-- break 语句插入在循环体中，用于退出当前循环或语句，并开始脚本执行紧接着的语句。如果使用循环嵌套，break语句将停止最内层循环的执行，并开始执行的外层的循环语句。
a = 10
--[ while 循环 --]
while( a < 20 ) do
print("a 的值为:", a)
a=a+1
if( a > 15) then
--[ 使用 break 语句终止循环 --]
break
end
end
-- goto 语句
-- goto 语句允许将控制流程无条件地转到被标记的语句处。
local a = 1
::label:: print("--- goto label ---")
a = a+1
if a < 3 then
goto label -- a 小于 3 的时候跳转到标签 label
end
- 函数定义
lua 函数定义格式如下：
optional_function_scope function function_name( argument1, argument2, argument3..., argumentn)
function_body
return result_params_comma_separated
end
解析：
- optional_function_scope: 该参数是可选的制定函数是全局函数还是局部函数，未设置该参数默认为全局函数，如果你需要设置函数为局部函数需要使用关键字 local。
- function_name: 指定函数名称。
- argument1, argument2, argument3..., argumentn: 函数参数，多个参数以逗号隔开，函数也可以不带参数。
- function_body: 函数体，函数中需要执行的代码语句块。
- result_params_comma_separated: 函数返回值，Lua语言函数可以返回多个值，每个值以逗号隔开。
示例：
--[ 普通函数：返回两个数的最大值 ]
function max(a, b)
if (a > b) then
result = a
else
result = b
end
return result
end
--[ 函数作为参数：求两数和，并打印最大值 ]
function add(a, b, func)
result = a + b
print("the max number is: "..tostring(func(a, b)))
return result
end
sum = add(2, 5, max)
-- [ 多个返回值：求数组中最大值及其索引 ]
function maximum (a)
local mi = 1 -- 最大值索引
local m = a[mi] -- 最大值
for i,val in ipairs(a) do
if val > m then
mi = i
m = val
end
end
return m, mi
end
max_num, max_ind = maximum({8, 2, 3, 15, 7, 1})
-- [ 可变参函数：求一组整数的和 ]
function add(...)
local s = 0
-- 通过 select("#", ...) 获取可变参数的数量
print("arg number: "..tostring(select("#", ...)))
-- {...} 表示一个由所有变长参数构成的数组
for i, v in ipairs{...} do
s = s + v
end
return s
end
- 模块和包
Lua 的模块是由变量、函数等已知元素组成的 table，因此创建一个模块很简单，就是创建一个 table，然后把需要导出的常量、函数放入其中，最后返回这个 table 就行。以下为创建自定义模块 module.lua，文件代码格式如下：
-- 文件名为 module.lua
-- 定义一个名为 module 的模块
module = {}
-- 定义一个常量
module.constant = "这是一个常量"
-- 定义一个函数
function module.func1()
io.write("这是一个公有函数！\n")
end
local function func2()
print("这是一个私有函数！")
end
function module.func3()
func2()
end
return module

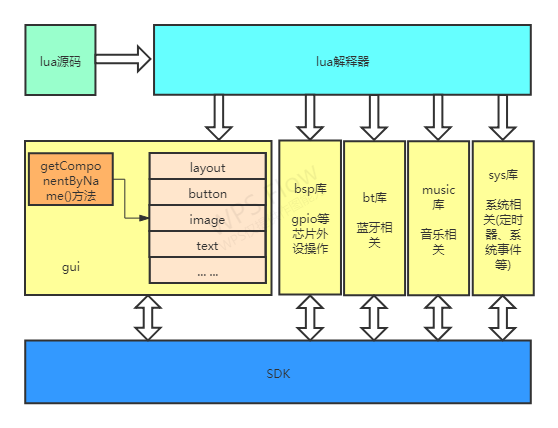

2.3. br28 lua库
| 名称 | 描述 | 例如 |
|---|---|---|

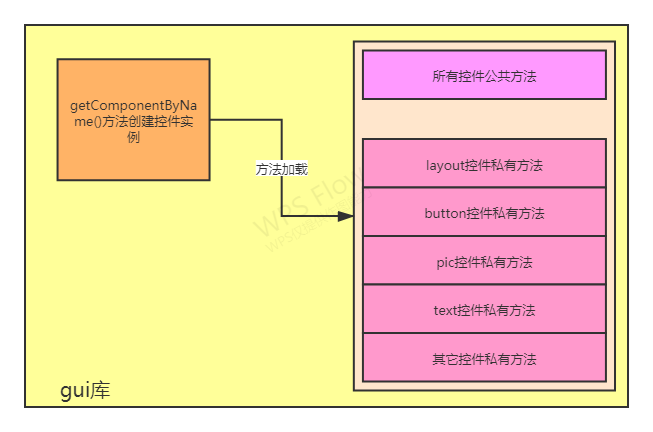

| gui | gui 的各种控件接口 | 控件显示、隐藏、高亮等 |
| bt | 蓝牙相关控制接口 | 蓝牙开关、搜索、连接等 |
| music | 音乐相关控制接口 | 音乐开关、音量控制等 |
| bsp | 核心资源接口 | gpio、定时器、事件注册等 |
| device | 传感器控制接口 | 心率、计步传感器等 |
3. 扩展lua库
3.1 SDK添加lua扩展接口和库代码

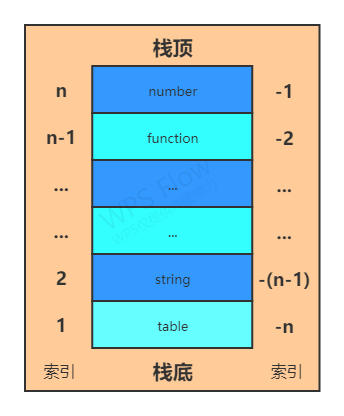

lua代码和SDK C代码之间交互通过lua虚拟机的虚拟栈实现，lua虚拟栈与普通栈一样具有先进后出的特点，C代码可以通过索引获取lua栈中的元素。lua栈的索引可以为正数或负数，正数索引“1”永远表示栈底，从栈底到栈顶依次递增。负数索引“-1”永远表示栈顶，从栈顶到栈底依次递减。

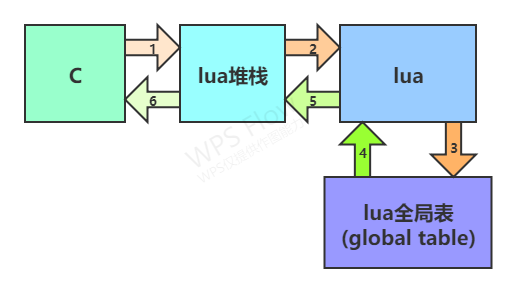

lua的全局变量存放在一个称为全局变量表的数据结构中，lua的全局表可以想象成一个map哈希表结构，比如lua代码有一个变量：name=”hello world”，全局变量表中存放了name和“hello world”的对应关系，可以通过name在全局中找到对应的“hello world”。
- C把name放到堆栈（栈顶），方便lua获取；
- Lua从堆栈（栈顶）获取到name的值，获取后栈顶变为空；
- Lua去全局表中查找name对应的字符串；
- 全局表返回对应的字符串“hello world”；
- Lua再次把“hello world”放到堆栈（栈顶）；
- C从堆栈（栈顶）获取name的值“hello world”。
3.1.1 常用的lua CAPI
- 常用lua虚拟栈数据操作（lua和C交互接口）
数据类型 出栈 入栈 类型判断 整形 lua_tointer(L, index) lua_pushinterger(L, num) lua_isinterger(L, index) 字符串 lua_tostring(L, index) lua_pushstring(L, num) lua_isstring(L, index) 布尔值 lua_toboolean(L, index) lua_pushboolean(L, num) lua_isboolean(L, index) 浮点数 lua_tounmber(L, index) lua_pushnumber(L, num) lua_isnumber(L, index)
3.1.2 br28 SDK用C语言添加一个lua库
br28 lua库代码在SDK中的路径为：
apps/watch/ui/lua_ui/
其中核心文件主要有三个，分别为 lua_module.c, lua_module.h, lua_main.lua
- lua_module.c：lua解释器初始化，库加载和lua源码执行接口；
- lua_module.h：各模块声明和lua库全局变量定义;
- lua_main.lua：gui库的核心lua程序，创建gui库，并继承C实现的ui库，同时创建控件实例时负责调用接口加载对于控件类型的方法。
下面以utils库为例，演示实现添加一个lua库的过程
- 新建文件 lua_utils.c和头文件lua_utils.h。头文件lua_utils.h暂时为空，在 lua_utils.c 文件中添加以下内容：
// lua_utils.h
#ifndef __LUA_UTILS_H__
#define __LUA_UTILS_H__
#endif
// lua_utils.c
#include "lua/lauxlib.h"
#include "lua/lualib.h"
#include "lua_module.h"
#include "lua_utils.h"
static int utils_help(lua_State *L)
{
printf(">>> lua help!\n");
return 0;
}
// utils module
const luaL_Reg utils_method[] = {
{"help", utils_help},
{NULL, NULL} // 必须以null结尾
};
// 注册utils模块
LUALIB_API int luaopen_utils(lua_State *L)
{
luaL_newlib(L, utils_method);
return 1;
}
- 在 lua_module.h 中添加 utils 库注册接口定义
// lua_module.h
// utils模块
#define LUA_UTILSNAME "utils"
LUALIB_API int (luaopen_utils)(lua_State *L);
- 在 lua_module.c 中的库列表中添加 utils 库的注册
const luaL_Reg loadedlibs[] = {
// 内部基本库，修改会影响使用
{"_G", luaopen_base},
{LUA_STRLIBNAME, luaopen_string},
// 添加用户自定义库
{LUA_UTILSNAME, luaopen_utils }, // utils
// 必须以NULL结尾
{NULL, NULL}
};
以上，便完成在lua上添加一个utils库，并在库中实现了“help”方法。启动lua解释器后，便可通过命令来调用 help 方法：
utils:help()
3.1.3 br28 lua库结构
3.1.4 br28 gui库结构
3.2 模拟器添加lua扩展模拟接口
与SDK添加lua库不同，模拟器使用的lua库为通过lua源码将lua模拟器提供的ui控件操作方法进行再封装，封装成与SDK中lua库名称、参数、效果一致的方法，以此来实现模拟器模拟小机上运行效果。
4. 使用lua模拟UI效果
下面以button控件高亮和非高亮状态切换为例演示在ui工具中开发APP并使用lua模拟器模拟在br28机器上运行效果的流程。
4.1 创建button控件

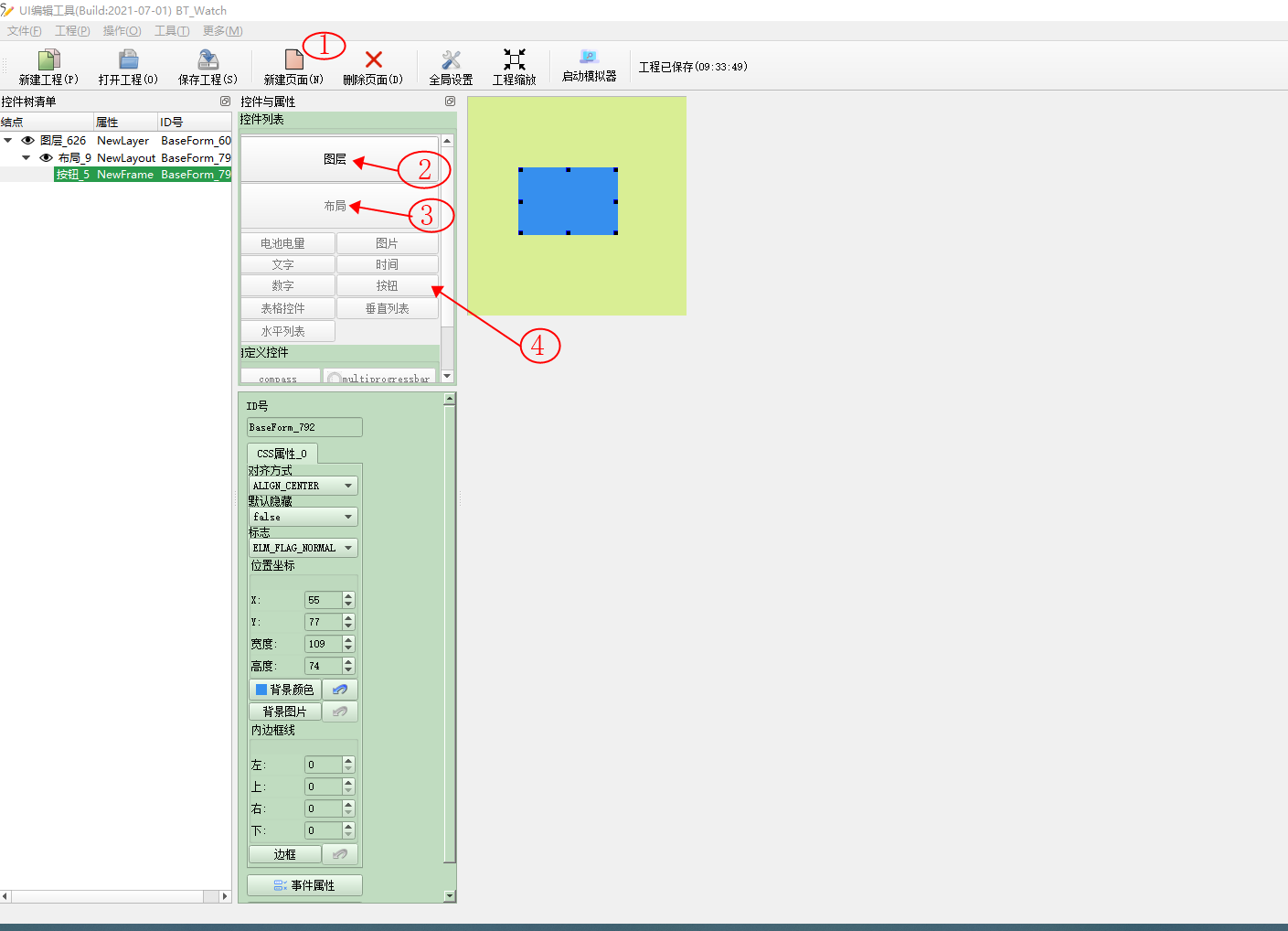

在ui工具中新建一个页面，页面中分别添加一个图层，一个布局，在布局内添加一个按钮控件。如下图：
4.2 编辑lua代码
在属性栏最下端有“lua脚本”按钮，单击它弹出lua脚本编辑窗口。lua脚本按事件类型调用对应代码，根据控件响应的事件种类不同，提供的事件类型选项也不同，例如“数字”控件只有ONLOAD和UNLOAD事件，不响应touch事件。
| 事件 | 备注 |
|---|---|
| ONLOAD | 控件加载，控件初始化后会调用这里的脚本，一些控件的全局变量可在这里声明。 |
| UNLOAD | 控件释放，控件的资源释放前会调用该脚本，全局变量等控件自己使用的资源可在这里释放。 |
| TOUCH_DOWN | touch down事件，控件被按下时调用。 |
| TOUCH_MOVE | touch move事件，控件内滑动时（不管方向）调用。 |
| TOUCH_R_MOVE | touch move right事件，控件内右滑时调用。 |
| TOUCH_L_MOVE | touch move left事件，控件内左滑时调用。 |
| TOUCH_D_MOVE | touch move down事件，控件内下滑时调用。 |
| TOUCH_U_MOVE | touch move up事件，控件内上滑时调用。 |
| TOUCH_HOLD | touch hold事件，控件长按时被调用。 |
| TOUCH_UP | touch up事件，控件被松开时调用。 |
这里只演示按钮的高亮和非高亮状态切换，在lua脚本编辑窗口的onload和touch_up事件选项内分别添加如下代码：
- 在ONLOAD事件中声明highlight标志变量
-- ONLOAD event
print('button onload')
highlight = false
- 在TOUCH_UP中添加高亮切换逻辑
button = gui:getComponentByName('BaseForm_792')
if (highlight) then
button:noHighLight()
highlight = false
else
button:highLight()
highlight = true
end
print('button highlight state: '..tostring(highlight))
button = nil
- 完成后点击“确定”保存lua脚本
4.3 启动模拟器

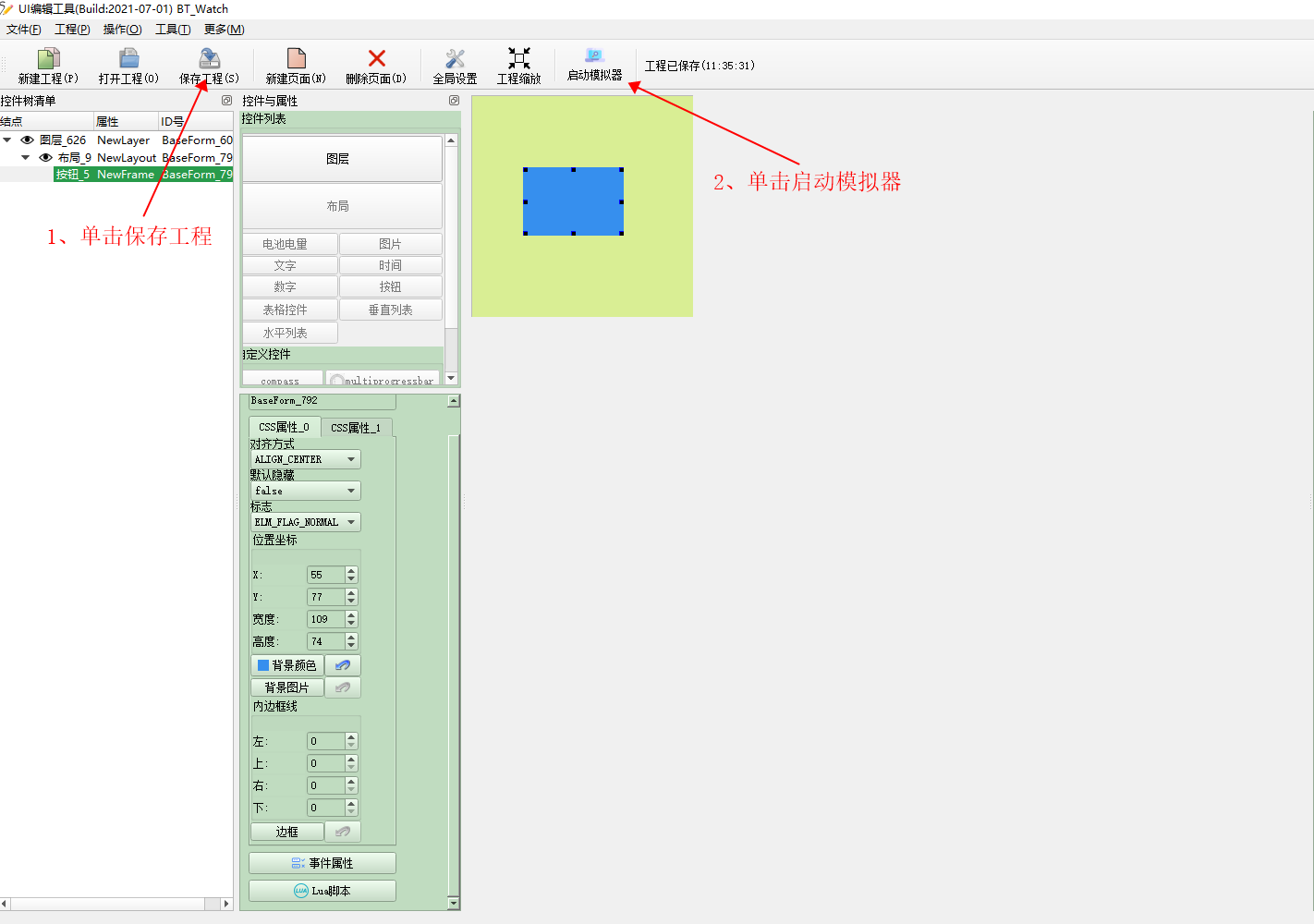

保存工程后打开模拟器，即可对以上添加的脚本响应进行仿真模拟，测试是否达到所需的效果。
- 打开模拟器
4.4 小机运行验证
通过4.3在lua模拟器中验证完成所需功能后，将UI资源保存编译，然后下载到小机上进行最终验证。
- 打开UI资源生成工具，一般目录为：
UI工程\ui_240x240_watch\模式界面\step2-打开UI资源生成工具.bat
- 点击“生成资源文件”，将UI源文件编译成UI资源；
- 通过tools目录下的“download.bat”脚本将资源文件下载到小机；
- 运行验证。
5 现有的lua接口
所有ui控件相关操作均通过 gui:getComponentByName("BUTTON_1") 这种方法获取，其中参数为UI工具中控件的唯一名称“ID号”；获取实例后系统会自动根据不同的控件类型加载对应控件的方法。其中公共方法所有控件均可使用，Text 方法只可用于文本控件，image 方法只可用于图片控件等。如果图片控件调用文本控件的方法，则系统会提示调用nil值。
5.1 GUI 库
5.1.1 函数接口介绍模板
- 名称：
- 功能：
- 参数：
- 无
- 返回值：
- 无
- 异常情况： 1.
- 示例：
5.1.1 获取控件对象
- 名称：obj = gui:getComponentByName(ename)
- 功能：通过控件名称创建该控件的对象
- 参数：
- ename 编辑器中控件的名称
- 返回值：
- obj 控件对象
- 异常情况：
- 控件类型未知时，返回值obj为空
- 示例：
-- 文本控件名称 TEST_TEXT，获取该文本控件对象，并设置该文本控件显示"hello"
test_text = gui:getComponentByName("TEST_TEXT")
test_text:setText("hello")
5.1.2 页面切换
- 名称：gui:switchPageByName(ename, mode, record)
- 功能：以指定方式跳转到指定页面，并选择是否记录跳转路径
- 参数：
- ename: 目标页面名称
- "PAGE_x" 第x页的页面名称
- mode：切换方式，
- "left" 目标页面从左边滑入
- "right" 目标页面从右边滑入
- "hide" 直接刷入目标页面，无切换效果
- record: 跳转记录标记
- true 记录跳转路径
- false 不记录跳转路径
- ename: 目标页面名称
- 返回值：
- 无
- 异常时：
- 跳转记录最多8层，如果跳转路径记录已满，则清除最前面的记录，后面继续追加当前记录。这将导致过多层级跳转后不能回到最开始记录的页面。
- 示例：
-- 从当前页跳转到 PAGE_1，左边滑入，记录路径，PAGE_1中可用backToPreviousPage方法回到当前页面
gui:switchPageByName("PAGE_1", "left")
-- 从当前页跳转到 PAGE_3，直接刷入目标页，不记录路径
gui:switchPageByName("PAGE_3", "hide", false)
5.1.3 返回上一页
- 名称：gui:backToPreviousPage(mode)
- 功能：返回记录中的上一层页面
- 参数：
- mode 切换模式
- "left" 上一层页面从左边滑入
- "right" 上一层页面从右边滑入
- "hide" 直接刷入上一层页面，无切换效果
- mode 切换模式
- 返回值：
- 无
- 异常情况：
- 无上一层页面可返回时，返回滑动列表中的第一个页面
- 示例：
-- 返回上一层页面，上一层页面从右边滑入
gui:backToPreviousPage("right")
5.1.4 检查上一层页面
- 名称：bool = gui:checkPreViousPage(ename)
- 功能：检查页面跳转记录中的上一个页面是否为指定页面
- 参数：
- ename 页面的名称“PAGE_x”
- 返回值：
- bool 是否为指定页面
- true 是指定页面
- false 不是指定页面
- bool 是否为指定页面
- 异常情况：
- 无
- 示例：
-- 如果上一个页面是PAGE_3，则跳转到PAGE_5，否则跳转到PAGE_7
if (gui:checkPreviousPage("PAGE_3")) then
gui:switchPageByName("PAGE_5", "hide")
else
gui:switchPageByName("PAGE_7", "hide")
end
